표층 퇴적물 채집장치

개요

• 본 발명은 프레임이 해저면에 안착된 후에 트리거가 해제되도록 함으로써 트리거의 임의 해제로 인한 오작동을 방지할 수 있고, 퇴적물이 수용되는 삽부재를 카트리지 구조로 구성함으로써 활용성을 향상 시킬 수 있고 채취 작업 시간을 단축 시킬수 있는 표층 퇴적물 채집장치에 관한 기술임

필요성

• 종래 기술은 주상시료 채취기나 상자식 채니기는 하천이나 해양의 퇴적물을 교란없이 채취할 수 있었으나, 작동구조가 복잡하고 중량물로 구성되어 원활한 운용이 곤란한 문제점이 있음




  또한, 상자식 채니기의 경우에는 무게추에 의해서 트리거가 해제되도록 구성됨으로써 수중에서 바디 또는 프레임에 조류 등이 작용하여 와이어 연결부에부하가 거리지 않을 경우에 트리거가 임의로 해제될 수 있는 문제점이 있음

특장점

• 본 발명에 따른 표층 퇴적물 채집 장치는, 하부와 사방이 개방 형성되어 바닥에 안착되는 안착 프레임과, 상기 안착 프레임의 내측에 마련되는 경사 막음판과, 걸림고리를 구비한 와이어를 지지하기 위한 지지 프레임을 포함하는 프레임; 상기 와이어의 단부와 연결되는 회전 지지체와, 표층 퇴적물을 수용하도록 형성되어 상기 회전 지지체의 타단에 결합되는 퇴적물 카트리지를 포함하는 채취부재; 및 바닥에 안착되기 위한 안착판이 하단부에 마련되는 하부암과,상기 안착판이 바닥에 닿으면 상기 걸림고리를 트리거시키기 위한 걸림단이상단에 만곡지게 형성된 상부암으로 이루어진 트리거 부재를 포함함

기존 기술대비 개선점

• 트리거 부재의 안착판이 바닥에 직접 닿은 후에 와이어의 고정이 트리거 되도록 구성됨으로써 프레임이 바닥에 안착되기 전에 와이어가 트리거 되는 오작동이 방지될 수 있음

활용분야

• 본 발명은, 해양 표층 시료 채취, 심해 시료 채취, 해양 환경 모니터링, 해양 과항 연구, 해양 산업 등에 활용 가능함




  해상시료 채취기로 해양의 플랑크톤과 어류의 분포 조사에 활용 가능




  해저의 지질학적 특성 및 해양의 온도 변화 측정에 활용가능

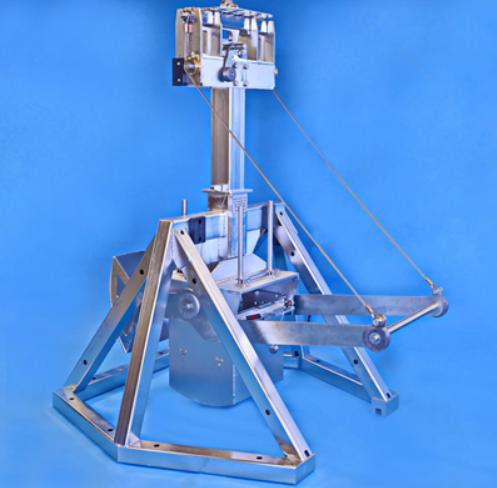

  [해상시료 채취기]


시장 동향 및 전망

• 전 세계 해양정보 시장규모는 2023년 기준 1,230억 달러이며 연평균 성장률 10.53%로 성장하여 2028년에는 2,029억 1만 달러의 규모로 성장할 것으로 예상됨




  해운, 조선, 석유 및 가스, 해양관광 등 다양한 해양산업의 발전으로 인해 해양정보에 대한 수요가 증가하고 있음




  또한, 기후 변화, 해양 쓰리게 등 해양환경 문제에 대한 관심이 증가함에 따라 해양환경 보호를 위한 해양정보에 대한 수요가 증가하고 있음

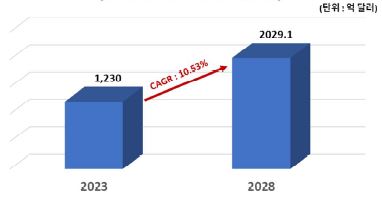

  [글로벌 해양정보 시장규모 및 전망]

  출처:‘해양정보 시장 규모 분석 및 성장 보고서 2035’, Orbis Research
