이중 회전 날개를 갖는 교반기 및 이를 포함한 경량 혼합토 배합 시스템

개요

• 본 발명은 회전 방향과 크기가 상이한 이중 날개가 장착된 교반기가 구비된 이중회전 날개를 갖는 교반기 및 이를 이용한 경량 혼합토 배합 시스템에 관한 기술임

필요성

• 종래는 시멘트와 물을 특정한 크기의 배합조에 적절하게 넣어 혼합한 후 기계적으로 교반하여 활용하는 방법이 있었음. 그러나 점토와 시멘트 교반 시 점토의 점성에 의해 구동장비의 부압이 크게 작용하여 구동장비에 무리한 에너지가 소모되면서 고장이 자주 발생하고 에너지 소진이 많은 문제점이 있음




  또한, 교반시 배합토가 특정 위치로 쏠리는 현상이 발생하면서 배합토의 균질한 교반이 어려운 문제점이 있음

특장점

• 본 발명은 이중 회전 날개를 갖는 교반기는 내부에 개량토가 유입되는 하우징; 상기 하우징을 길이 방향으로 관통하도록 설치되며 상기 길이 방향을 중심으로 회전하는 회동축; 상기 회동축의 회전을 제어하는 구동모터; 상기 회동축의 길이 방향을 따라 상기 회동축을 나선형으로 감싸도록 연결되어 상기 회동축의 회동에 따라 함께 회전하는 제1날개부재; 및 상기 회동축의 길이 방향을 따라 상기 회동축을 나선형으로 감싸도록 연결되어 상기 회동축의 회전에 따라 함께 회전하며, 상기 회동축과의 이격거리가 상기 제1날개부재와 상기 회동축과의 이격거리 보다 크도록 위치되는 제2날개부재;를 포함함

기존 기술대비 개선점

• 회전방향과 크기가 다른 이중의 교반날개를 장착한 교반기를 사용함으로써 교반시개량토의 쏠림현상을 방지하여 교반기의 구동모터의 부하가 저감되도록 하고 교반기의 교반에너지가 절감되며 교반이 완료된 개량토의 균질성이 증대됨

활용분야

• 자갈과 암석, 모리, 실트 및 점토질 진흙 등 건설 골재를 배합하는 교반기에 활용 가능함

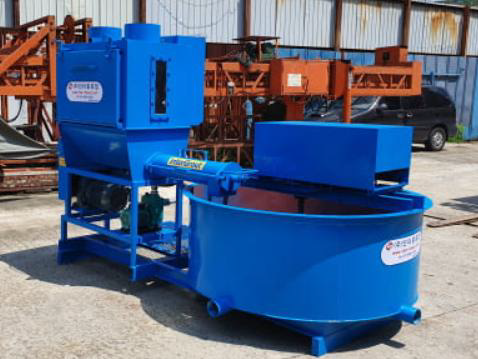

  [시멘트 교반기]





시장 동향 및 전망

• 글로벌 시장조사기업인 IHS 마킷(IHS Markit)에 따르면 2023년 세계 건설시장의 규모는 지난해 대비 2.8% 증가된13조 8천 831억 달러로 전망함




  최근 국제 유가 상승으로 중동 산유국의 재정 여건이 대폭개선 되면서 대규모 시설 투자(Capital Expenditure, CAPEX)등 건설시장에 대한 기대감이 고조되고 있음




  또한, 대형 플랜트 시장의 전방 산업인 글로벌 에너지 기업의 수익 성장세가 건설 시장 활성화에 긍정적 영향을 미쳐 성장세는 지속될 것으로 전망됨

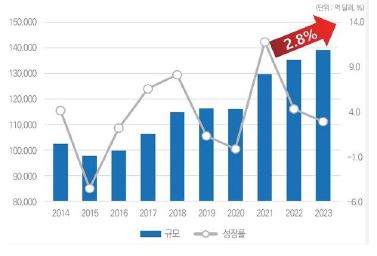

  [전세계 건설시장 시장규모]

  출처:IHS마킷(IHS Markit)
