해상 탄성파 탐사 장치를 위한 수신기 거리 유지장치

개요

• 본 발명은 해상 탄성파 탐사장치를 위한 수신기 거리 유지장치에 관한 것으로, 보다 상세하게는, 고해상의 3차원 해저 지층을 조사할 때 조사선에 의해 견인되는 양쪽의 스트리머(수신기)가 항상 같은 간격을 유지하도록 함으로써 정밀한 자료의 획득이 가능하도록 하고, 장애물 발견시 회피하도록 하여 장애물에 의한 파손 또는 망실을 방지할 수 있는 해상 탄성파탐사장치를 위한 수신기 거리 유지장치에 관한 기술임

필요성

• 일반적으로, 해양 탄성파 탐사나 지질 탐사 등을 위해 에어건과 수신기가 내장된 스트리머를 탐사선의 후단부 수중에 위치시키고 해저로 탄성파를송신한 후 수신하여 분석함으로써 해저 지하구조를 탐사하고 있는데, 종래기술에 의한 3D 탄성파 탐사 장치는, 지지대가 파손되거나 분실될 수있는 문제점이 있었으며, 스트리머가 파손되거나 분실되는 경우에 비용적으로 큰 부담이 발생될 뿐만 아니라 탐사활동을 중지해야 하므로 시간적인 손실도 발생되는 문제점이 있었음

특장점

• 본 발명에 의하면, 3D 탄성파 탐사장치에서 조사선으로 수신기를 구비한 수신기 케이블들을 견인할 때 다수의 수신기 케이블들이 간격 유지용 케이블과 한 쌍의 간격 유지체들에 의해 항상 일정한 거리를 유지할 수 있

  음으로써, 수신기 간의 거리가 일정하게 유지되어 정밀한 데이터를 얻을

  수 있는 효과를 제공할 수 있게 됨

기존 기술대비 개선점

• 본 발명에 의하면 양쪽의 간격 유지체에 장애물 감지센서가 구비되고, 각이동체는 액츄에이터에 의해 각도가 조절되는 날개들이 구비됨으로써, 조사선의 운항시 각 장애물 감지센서가 전방의 장애물을 감지하면 이를 토대로 양쪽의 간격유지체를 구성하는 각 이동체의 날개들의 각도가 제어되어 수신기 케이블들의 거리가 유지된 상태로 동시에 장애물을 회비한 후원 위치로 복귀할 수 있게 되면서 장애물에 의한 수신기를 포함한 기타장비들의 파손을 최소화할 수 있는 효과를 제공할 수 있게 됨

활용분야

• 탄성파 탐사 장치는 다양한 분야에서 활용되고 있는데, 주요 활용 분야는 지구 과학, 엔지니어링, 건설, 에너지의 분야이며 구체적으로는 지하자원 탐사 및 지질 구조 연구, 지반 조사, 해저 조사, 건설 분야에서는 지하의 구조물 건설및 암반 안정성의 평가, 에너지 분야에서는 석유 탐사, 지열 에너지 탐사 등의 분야에서 활용되고 있음

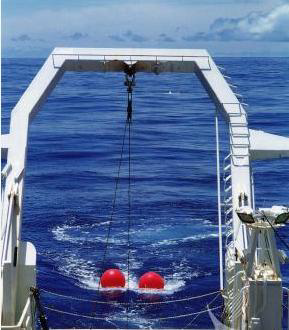

  [해상 탐사를 위해 사용되는 탄성파 탐지기]


시장 동향 및 전망

• 전 세계 탄성파 탐사 장치 시장은 지구 과학, 엔지니어링,건설, 에너지 등 다양한 분야에서 탄성파 탐사 장치의 수요 증가 및 탄성파 탐사 장치의 성능 향상 및 가격 하락으로 인한 접근성 증가, 신흥 시장의 성장 등의 요인에 기인하여 지속적인 성장이 예측됨§ 전 세계 탄성파 탐사 장치 시장의 규모는 2022년 242억 달러에서 2027년 307억 달러로 연평균 4.5%의 성장률을 기록할 것으로 전망됨

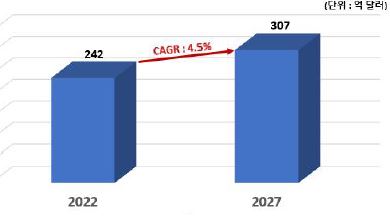

  [전세계 탄성파 탐사 장치 시장 규모 및 전망]

  출처: "Global Seismic Exploration Equipment Market Size, Share &

  Trends Analysis Report by Technology- Forecast to 2027". Grand View Research,

  “탄성파 탐사 장치 기술 개발 동향 및 전망”. 한국산업기술평가관리원
